Equipo Modular de Rehabilitación de Tuberías Sin Zanja

Equipo Modular de Rehabilitación de Tuberías Sin Zanja

SR-SERIES

El SR-SERIES es un equipo robotizado modular que cuenta con Transportadores Multifuncionales y varios Módulos Específicos para realizar: inspecciones (CCTV), desatasco, limpieza y corte por chorro de agua a alta presión, fresado de acometidas penetrantes y reapertura de conexiones laterales y rehabilitación parcial con pácker.

Tenemos disponibles varios Transportadores Robotizados y Módulos para tuberías de diámetros de entre 150 hasta 900mm.

El equipo SR-SERIES incluye los siguientes componentes:

  • Transportador (tractor)
  • Módulo de Inspección (CCTV), Fresado o Corte por chorro de agua .
  • Unidad de control con Software
  • Carretes de Cable Híbrido y Manguera de Alta Presión
  • Equipo de Impulsión de Alta Presión

Puede instalarse con tanque de agua y suministro de energía con una variedad de configuraciones en vehículos de diferentes tamaños.

Contáctenos para obtener más información y consultar su caso!

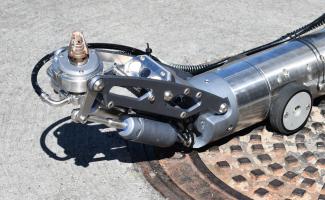

Robot de Fresado HA125

Módulo de Fresado

El módulo fresador robotizado HA125 para diámetros pequeños con motor potente de impulsión de agua a alta presión, capaz de fresar acometidas penetrantes, reparar juntas y reabrir las conexiones laterales tras la rehabilitación por manga. El módulo HA125 de fresado es compatible con el transportador R125 y permite 205mm (8”) de levantamiento y 55 grados de inclinación para operaciones de cortar y frezar en cualquier tipo de material en redes de saneamiento desde 200 hasta 375mm (8-15”).
> Lee más

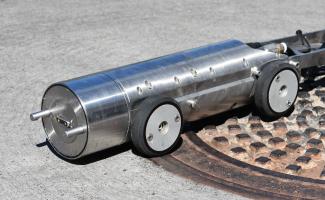

Transportador Robotizado R125

Transportador (tractor)

El Transportador modular, capaz de hacer Inspecciones (CCTV), desatasco, limpieza y corte por chorro de agua a Alta Presión, fresado de acometidas penetrantes, reapertura de conexiones laterales y rehabilitación parcial con pácker, esta hecho de acero inoxidable, compacto para tuberías de saneamiento de diámetro de 150-375mm (6-15”).
> Lee más

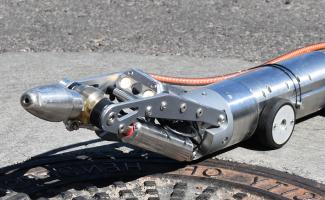

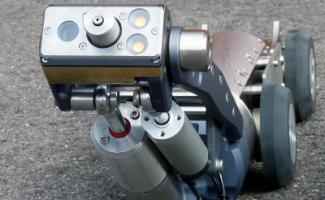

Robot de Corte por Chorro de Agua WJ125

Módulo de Corte por Chorro de Agua

El módulo de Limpieza y Corte por Chorro de Agua WJ125 cuenta con cámara y tobera giratoria para dirigir un chorro de agua a alta presión y flujo bajo precisamente al obstáculo para desatasco de incrustaciones duras de grasas acumuladas, escamas y depósitos minerales como calcio, además la eliminación de obstrucciones como raíces intrusivas, cemento y hormigón de tuberías y conexiones de acometidas de 150 – 375mm (6-15”).
> Lee más

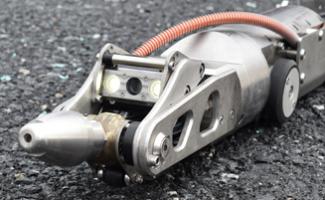

Robot de Corte por Chorro de Agua WJ180

Módulo de Corte por Chorro de Agua

El módulo de Limpieza y Corte por Chorro de Agua WJ180 cuenta con cámara y tobera giratoria para dirigir un chorro de agua a alta presión y flujo bajo precisamente al obstáculo para desatasco de incrustaciones duras de grasas acumuladas, escamas y depósitos minerales como calcio, además la eliminación de obstrucciones como raíces intrusivas, cemento y hormigón. El módulo WJ180 de corte por chorro de agua es compatible con el Transportador R160 para tuberías y conexiones de acometidas de 200 – 500mm…
> Lee más
Robot de Corte por Chorro de Agua WJ190

Módulo de Corte por Chorro de Agua

El módulo de Limpieza y Corte por Chorro de Agua WJ190 cuenta con cámara y tobera giratoria adelantados para dirigir un chorro de agua a alta presión y flujo bajo precisamente al obstáculo para desatasco de incrustaciones duras de grasas acumuladas, escamas y depósitos minerales como calcio, además la eliminación de obstrucciones como raíces intrusivas, cemento y hormigón. El módulo WJ190 de corte por chorro de agua es compatible con el Transportador R160 para tuberías y conexiones de acometidas…
> Lee más

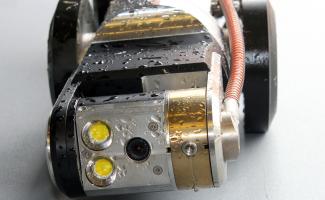

Robot de Corte por Chorro de Agua WJ160

Módulo de Corte por Chorro de Agua

El módulo de Limpieza y Corte por Chorro de Agua WJ160 cuenta con cámara y tobera giratoria adelantados para dirigir un chorro de agua a alta presión y flujo bajo precisamente al obstáculo para desatasco de incrustaciones duras de grasas acumuladas, escamas y depósitos minerales como calcio, además la eliminación de obstrucciones como raíces intrusivas, cemento y hormigón. El módulo WJ160 de corte por chorro de agua es compatible con el Transportador R160 para tuberías y conexiones de acometidas…
> Lee más

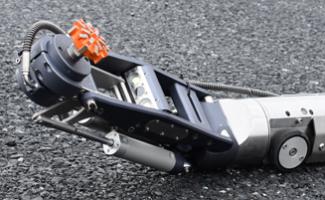

Robot de Fresado HA195

Módulo de Fresado

El módulo fresador robotizado HA195 para diámetros grandes con motor potente de impulsión de agua a alta presión, capaz de fresado de acometidas penetrantes y reapertura de la conexión lateral tras la rehabilitación de la tubería por manga. El módulo HA195 de fresado es compatible con el transportador R160 y permite 270mm (11”) de levantamiento y 55 grados de inclinación para operaciones de cortar y frezar en redes de saneamiento desde 250 hasta 700mm (10-28”).
> Lee más

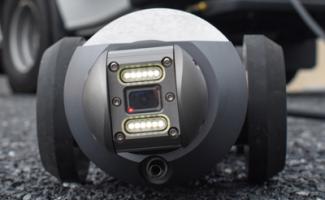

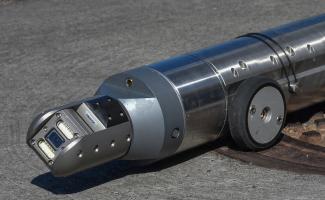

Módulo de Inspección CCTV y Rehabilitación parcial con Pácker CAM125

Módulo de Inspección CAM125 CCTV y Rehabilitación parcial con Pácker

La inspección CCTV de tuberías de a partir de 150mm (6”) de diámertro se puede realizar con el módulo de inspección y rehabilitación parcial CCTV CAM125. El CAM125 ha sido diseñado para la inspección CCTV de la línea principal y cuenta con un acoplamiento de aire en la parte delantera que se puede controlar y es compatible con la mayoría de los pácker de rehabilitación parcial.
> Lee más
Módulo de Inspección CCTV y Rehabilitación parcial con Pácker CAM160

Módulo de Inspección CAM160 CCTV y Rehabilitación parcial con Pácker

La inspección CCTV de tuberías de a partir de 200mm (8”) de diámertro se puede realizar con el módulo de inspección y rehabilitación parcial CCTV CAM160. El CAM160 ha sido diseñado para la inspección CCTV de la línea principal y cuenta con un acoplamiento de aire en la parte delantera que se puede controlar y es compatible con la mayoría de los pácker de rehabilitación parcial.
> Lee más

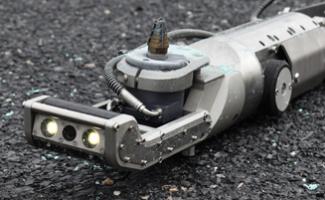

Robot de Fresado HA165

Módulo de Fresado

El módulo fresador robotizado HA165 con cámara giratorio frontal y motor potente de impulsión de agua a alta presión es capaz de fresar acometidas penetrantes y reabrir las conexiones laterales tras la rehabilitación de la tubería por manga. El módulo HA165 de fresado es compatible con el transportador R160 y permite 75mm (3”) de levantamiento vertical para operaciones de cortar y frezar en redes de saneamiento desde 200 hasta 375mm (8-15”).
> Lee más

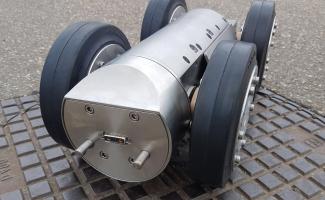

Transportador Robotizado R160

Transportador (tractor)

El Transportador modular, capaz de inspecciones (CCTV), desatasco, limpieza y corte por chorro de agua a alta presión, fresado de acometidas penetrantes y reapertura de conexiones laterales y rehabilitación parcial con Pácker, esta hecho de acero inoxidable para tuberías de 200-900mm (8-36”).
> Lee más

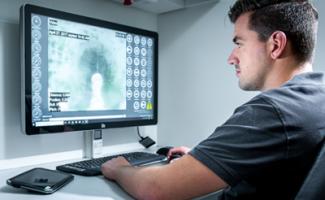

Unidad de Control CP3D y Software de Operacion ID-RIS

Unidad de Control y Software de Operación

Todos los movimientos de los Transportadores, módulos específicos, tambores y unidades de impulsión de alta presión están operados por doble joysticks de 6 ejes y un computador Touch-Screen con software de operación. El computador Touch-Screen muestra los datos del sistema y el video en vivo.
> Lee más

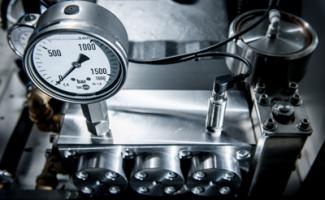

Unidades de Impulsion de Alta Presion

Unidades de Impulsión de Alta Presión

ID-TEC ofrece unidades de impulsión de alta presión que permiten controlar la presión continuamente para adaptarse a la situación, material de la tubería y el depósito. Las unidades de alta presión son impulsadas eléctricamente o por motor de combustión, con presiones máximas de 500bares (7,250psi), 1000bares (14,500psi) y 2200bares (32,000psi).
> Lee más
Carretes de Cable hibrido y Manguera de Alta Presion

Carretes de Cable Híbrido y Manguera de Alta Presión

Los carretes MH200 de cable híbrido y manguera de alta presión están instalados en marcos de acero inoxidables con 135m (400’) de cable y manguera. Los carretes eléctricos se enrollan y desenrollan individualmente o en simultaneo, y son operados desde el carrete, unidad de control o desde el control remoto con velocidades ajustables.
> Lee más

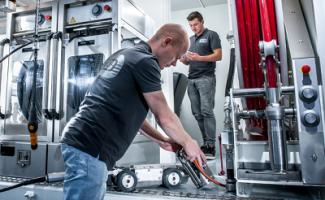

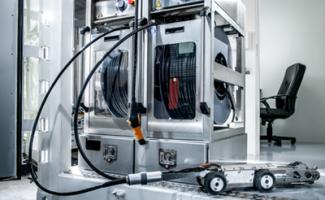

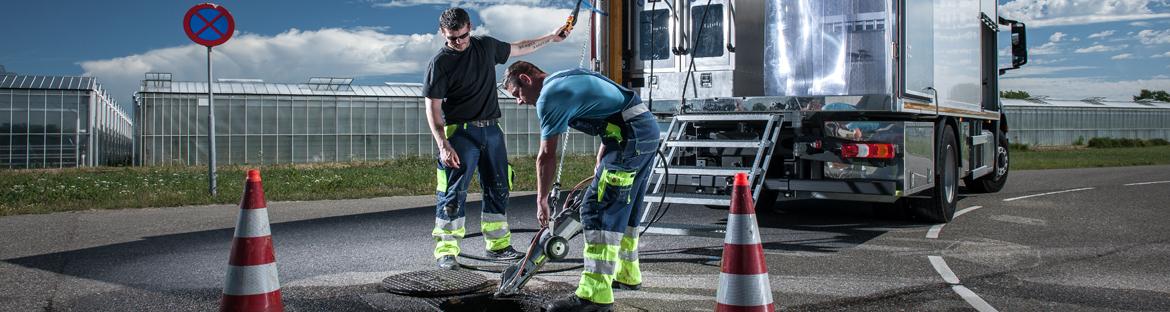

Instalacion

Instalación de vehículo

Los sistemas modulares SR-SERIES se pueden instalar en una variedad de vehículos estándar con diferentes configuraciones de acuerdo a la aplicación, presión máxima y sus requerimientos personales. Un suministro de agua y electricidad se instala para operar el sistema de manera independiente.
> Lee más
Instalación exprés de furgoneta

Instalación exprés en cualquier furgoneta

La instalación exprés de la furgoneta proporciona una configuración ergonómica y fácil de operar, compatible con todos los tambores de manguera, robots y módulos de corte de acometidas penetrantes y reapertura de conexiones laterales, de eliminación de obstrucciones a alta presión, y de inspección y de reparación parcial con pácker de tuberías.
> Lee más

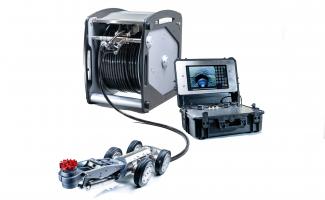

Sistema móvil de corte de acometidas, Inspección CCTV & Limpieza a alta presión

Carrete de Cable Híbrido y Unidad de Control Móvil

Este carrete de manguera y unidad de control móvil son compatibles con todos los robots SR-SERIES y sus correspondientes módulos de función específica para proporcionar una solución económica y versátil para cortes precisos de acometidas penetrantes y reapertura de conexiones de acometidas dentro de tuberías con un diámetro de 150mm o mayor. El carrete tiene una manguera con una longitud de 75m (250ft) que es compatible con todos los robots SR-SERIES, tales que el cortador de acometidas y reapertura…
> Lee más
